Liaisons radios en vidéoprotection urbaine : principes et bonnes pratiques

Pourquoi utiliser des liaisons radios pour la vidéoprotection ?

Les liaisons radios sont au cœur de la vidéoprotection urbaine mais leur mise en œuvre nécessite de comprendre fréquences, interférences et contraintes environnementales.

Dans les villes et zones où le raccordement par fibre est compliqué ou coûteux, les liaisons radios permettent de relier les caméras de vidéoprotection au centre de supervision rapidement et de façon flexible.

Ces liaisons offrent plusieurs avantages : installation rapide, mobilité relative, coûts maîtrisés et possibilité de déploiement progressif.

Fréquences utilisées et contraintes de coexistence

Les liaisons radios utilisées en vidéoprotection urbaine reposent principalement sur les bandes 5 GHz notamment entre 5500 et 5700 MHz, en raison de leur bon compromis entre débit et disponibilité.

Cette bande permet de transporter des flux vidéo HD ou des données, mais elle présente une contrainte majeure : il s’agit d’un spectre partagé.

• 📶 Bande 5 GHz (5500–5700 MHz) : utilisée pour les liaisons professionnelles et les réseaux Wi-Fi modernes
• 📡 Coexistence avec les box Internet et points d’accès récents (Wi-Fi 5 GHz généralisé)
• ⚠️ Absence de réservation de fréquence : fonctionnement en “premier arrivé, premier servi”

En environnement urbain dense, cela implique une variabilité des performances dans le temps, liée à la charge radio environnante et aux réseaux tiers présents sur le même spectre.

Propagation radio et zone de Fresnel

Une liaison radio ne se limite pas à une simple visibilité entre deux antennes.

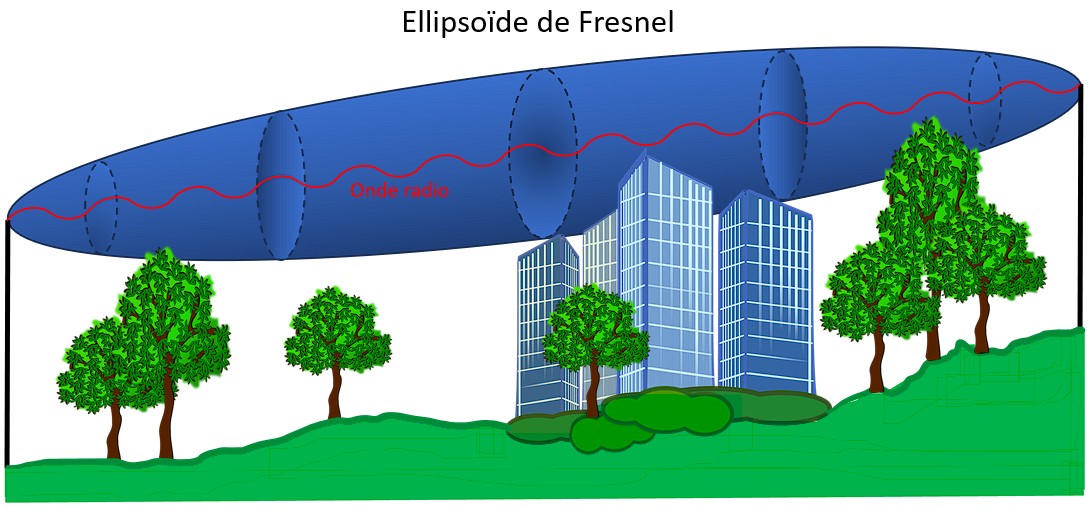

Le facteur critique est la zone de Fresnel, qui correspond à un volume ellipsoïdal autour de l’axe de propagation.

En effet une liaison radio n'est pas une simple ligne entre deux points mais une onde qui se propage dans l'air entre un émetteur et un récepteur, formant ainsi un volume dans l'espace.

Même avec une visibilité optique parfaite, une liaison peut être fortement dégradée si cette zone est partiellement obstruée par :

• 🌳 La végétation (même partielle) peut provoquer une atténuation progressive du signal
• 🏗️ Un obstacle situé hors axe visuel peut suffire à dégrader le débit
• 📉 Une obstruction partielle entraîne souvent des pertes de paquets et une instabilité du flux vidéo

Point clé : une liaison fiable nécessite non seulement une ligne de vue, mais aussi un dégagement partiel significatif de la zone de Fresnel.

Tilt et conception réelle en environnement 3D

Le tilt correspond à l’inclinaison verticale de l’antenne. Il est souvent sous-estimé dans les projets, alors qu’il influence directement l’alignement du faisceau radio.

Dans de nombreux cas, les liaisons sont conçues sur plan 2D, sans prise en compte de la réalité terrain.

• 📐 Différence de hauteur réelle entre points d’émission et de réception
• 🏙️ Obstacles intermédiaires non visibles sur un plan classique
• 📏 Variation des hauteurs de mâts, toitures et supports

Une approche professionnelle impose un relevé terrain en 3D, permettant d’ajuster précisément :

• l’orientation horizontale (azimut)
• le tilt vertical
• et l’alignement optimal du faisceau radio

Perturbations radio et environnement réel

Les performances d’une liaison radio ne dépendent pas uniquement de sa conception initiale, mais aussi de son environnement électromagnétique.

• 🌳 Végétation saisonnière (feuillage en été, humidité, pluie)
• 🏗️ Évolution urbaine (nouveaux bâtiments, échafaudages, grues)
• 📡 Coactivité radio (Wi-Fi 5 GHz, autres liaisons point-à-point)
• 🔄 Réflexions sur structures métalliques (effet multi-trajets)

Ces phénomènes peuvent entraîner des variations de débit, de latence ou des micro-coupures, parfois difficiles à anticiper sans étude radio préalable.

Bonnes pratiques d’ingénierie radio

• 📍 Réaliser une étude radio complète incluant environnement 3D
• 📡 Vérifier l’occupation réelle de la bande 5 GHz sur site
• 📐 Calculer et dégager la zone de Fresnel dès la phase de conception
• 🔧 Ajuster finement le tilt et l’alignement sur site (et non uniquement sur plan)
• 📊 Tester débit et stabilité avant mise en production
• 🛡️ Prévoir une marge de performance (débit utile > débit nominal requis)

Une liaison radio performante repose autant sur la conception théorique que sur la validation terrain.

Conclusion

Les liaisons radios constituent une solution robuste et flexible pour la vidéoprotection urbaine, mais leur fiabilité repose sur une maîtrise fine des contraintes physiques et radioélectriques.

Entre la coexistence sur les bandes 5 GHz, la zone de Fresnel, la prise en compte du tilt et les perturbations environnementales, une liaison radio ne peut être correctement dimensionnée sans approche terrain rigoureuse.

Une règle essentielle : une liaison radio qui fonctionne sur plan doit impérativement être validée en conditions réelles avant déploiement.
